Comprendre la pression différentielle : pourquoi elle est si importante dans les systèmes hydrauliques

Une brève excursion dans la mesure correcte de la pression différentielle et ce qu'elle signifie pour votre système

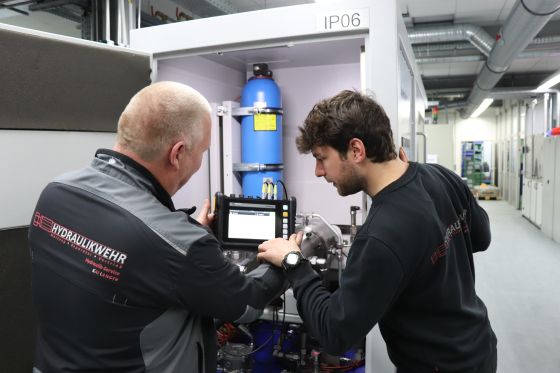

Mesures de pression différentielle avec un appareil de mesure PPC de STAUFF
Applications
23.06.2025
Temps de lecture estimé: 5 minute/s

Qu'est-ce que la pression différentielle ?

La pression différentielle est la différence de pression entre deux points d'un système hydraulique, par exemple avant et après un élément filtrant. Elle est mesurée en bar et en psi, entre autres unités, et constitue un indicateur significatif de la résistance à l'écoulement.

Une augmentation de la pression différentielle signifie généralement qu'un composant (par exemple, un filtre) crée plus de résistance, souvent en raison d'une contamination ou d'une obstruction.

Pourquoi la pression différentielle est-elle importante en hydraulique ?

La pression différentielle est un outil de diagnostic essentiel pour l'évaluation :

  • État et contamination des filtres
  • Efficacité énergétique du système
  • Perte de puissance et évolution de la température
  • Blocage des conduites ou des vannes

En outre, la mesure ciblée de la pression différentielle peut également être utilisée pour évaluer les performances de composants individuels, par exemple dans les cylindres : Si l'on connaît la chute de pression dans le cylindre, on peut tirer des conclusions sur l'accumulation réelle de force et les fuites internes potentielles.

La surveillance de la pression différentielle permet de détecter les problèmes à un stade avancé, avant que des dommages graves ou des temps d'arrêt ne se produisent.

Comment la pression différentielle apparaît-elle dans le système ?

La pression différentielle est due à la résistance que rencontre un fluide lorsqu'il s'écoule à travers un composant. Dans la pratique, les causes typiques d'une augmentation de la pression différentielle sont les suivantes :

  • Éléments filtrants contaminés
  • Sections transversales trop petites ou acheminement défavorable des conduites
  • Vannes de dérivation manquantes ou mal configurées
  • Usure ou endommagement des vannes et des raccords

Mesure de la pression différentielle dans la pratique : comparaison des méthodes

On distingue généralement deux approches de mesure :

Mesure temporaire de la pression différentielle

Les appareils portables tels que les appareils de mesure STAUFF PPC, équipés de deux capteurs de pression et pouvant être connectés à deux (ou plus) capteurs de pression, conviennent à la maintenance et à l'analyse des défauts. Ils permettent une mesure précise et simultanée de la pression en deux points. La pression différentielle est calculée directement dans l'appareil et affichée à l'écran.

Pourquoi un simple manomètre n'est pas idéal :

  • Il ne mesure qu'en un seul point.
  • Il doit être déplacé pour la deuxième mesure.
  • La pression différentielle doit être calculée manuellement.
  • Pas d'enregistrement simultané → résultats imprécis.

Contrôle continu de la pression différentielle

Les composants stationnaires tels que les suivants conviennent à la surveillance continue, par exemple dans les filtres hydrauliques :

  • Indicateurs de contamination optiques ou optiques-électriques
  • Interrupteurs de fin de course avec retour d'information électrique
  • Ils permettent une surveillance fiable pendant le fonctionnement.

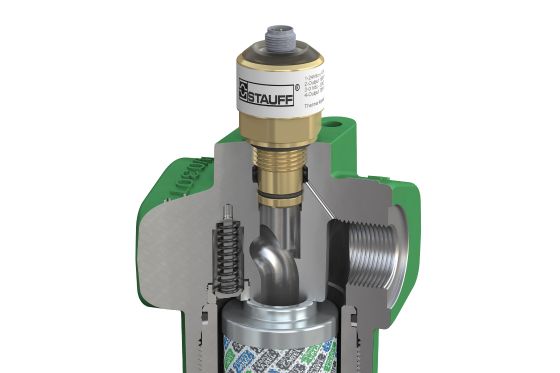

Contrairement aux indicateurs de contamination conventionnels, la version HI-D-024 à deux niveaux de STAUFF présente l'avantage de générer un premier signal de sortie avant que la valeur maximale ne soit atteinte, ce qui permet d'avertir à temps du prochain changement de filtre.

Pression différentielle et technologie des filtres : interpréter correctement les signaux d'alarme

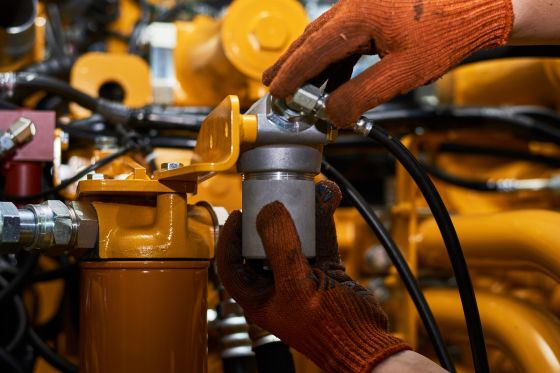

Une application classique de la mesure de la pression différentielle est la surveillance des filtres hydrauliques :

  • Un filtre propre a une faible pression différentielle.
  • Au fur et à mesure que la contamination augmente, la résistance s'accroît.
  • Si une valeur limite est dépassée, un affichage signale qu'une action est nécessaire.
  • Avec un indicateur de pression différentielle à deux niveaux, un signal d'avertissement est émis avant que la valeur limite ne soit atteinte.

Avantages:

  • Les filtres n'ont pas à être remplacés « sur soupçon ».
  • Réduction des temps d'arrêt et des besoins en pièces de rechange.
  • Cycles de maintenance clairement définis.

Solutions STAUFF pour la surveillance de la pression différentielle

STAUFF propose une large gamme de composants pour la surveillance de la pression différentielle :

  • Indicateurs mécaniques : Ils affichent la pression différentielle actuelle à l'aide d'un pointeur.
  • Interrupteurs électriques : envoient un signal dès qu'une valeur prédéfinie est dépassée.
  • Indicateurs combinés : Mécaniques-électriques pour l'affichage local et la transmission à distance.
  • Appareils de mesure PPC : Pour une analyse mobile et précise dans le cadre de la maintenance et du diagnostic des défaillances.
  • Intégration dans les systèmes de maintenance conditionnelle : Particulièrement pertinent pour les applications critiques.

Conseils pratiques pour son application

  • Placement correct : Toujours mesurer directement avant et après le filtre.
  • Tenez compte des vannes de dérivation : Elles influencent la courbe de pression différentielle.
  • Remplacer les éléments filtrants au bon moment : Ni trop tôt, ni trop tard.
  • Gardez un œil sur les valeurs limites : Les indicateurs STAUFF offrent des affichages simples de feux de circulation ou des seuils numériques.

Conclusion : utiliser la pression différentielle comme système d'alerte anticipée

La pression différentielle est un paramètre fiable et facile à mesurer qui vous aide à planifier la maintenance, à assurer la disponibilité des filtres et à prévenir les dommages à votre équipement. Associée aux composants STAUFF appropriés - qu'ils soient stationnaires ou mobiles - elle devient un véritable levier d'efficacité pour votre système hydraulique.
