Tout juste découvert, déjà sur le blog STAUFF :
Certaines des photos d’application présentées dans cet article de blog et dans d’autres proviennent directement de nos collaborateurs. En effet, l’application interne STAUFF S³ permet à tous les employés du Groupe STAUFF, partout dans le monde, de documenter et de soumettre de manière informelle des cas d’application de produits STAUFF dans leur utilisation quotidienne. Cela offre un aperçu authentique directement depuis le terrain. Un grand merci pour toutes ces superbes contributions !
Centrale de pompage‑turbinage de Rönkhausen : l’énergie issue des différences d’altitude
Les colliers STAUFF sont utilisés dans la centrale de pompage‑turbinage de Rönkhausen partout où des conduites doivent être acheminées en toute sécurité et où les oscillations et vibrations de l’installation doivent être absorbées de manière fiable – contribuant ainsi au fonctionnement sûr de l’une des installations énergétiques les plus impressionnantes de la région du Sauerland.
La centrale de pompage‑turbinage de Rönkhausen stabilise le réseau électrique depuis 1969 et compense les fluctuations entre la production et la consommation – une mission qui devient de plus en plus importante à mesure que la part des énergies renouvelables augmente.

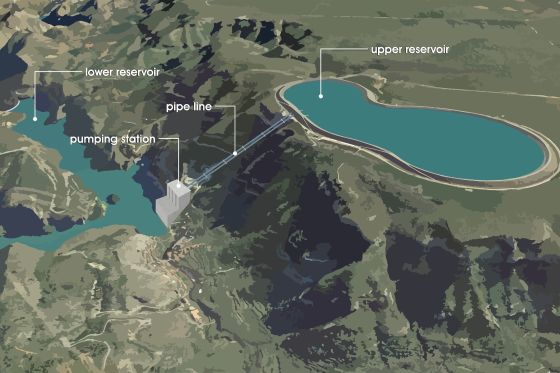

Un bassin supérieur d’environ 1 million de mètres cubes a été construit sur le Dahlberg, près de Rönkhausen. Le bassin inférieur, d’une capacité d’environ 1,3 million de mètres cubes, se situe environ 270 à 300 mètres plus bas, dans la vallée de la Glinge. La différence d’altitude entre les deux bassins constitue la base de cette installation de stockage d’énergie : jusqu’à 735 000 kWh peuvent être stockés dans le bassin supérieur, énergie disponible en très peu de temps en cas de besoin.
Fonctionnement de la centrale de pompage‑turbinage – l’eau comme moyen de stockage d’énergie
Les centrales de pompage‑turbinage fonctionnent comme un grand système de stockage d’énergie rechargeable.
Lorsque peu d’énergie est nécessaire sur le réseau électrique ou qu’il y a un surplus d’électricité, l’eau est pompée du bassin inférieur vers le bassin supérieur en utilisant cette électricité excédentaire.
Lorsque la demande en électricité augmente ou que l’énergie provenant du vent ou du soleil se fait temporairement plus rare, l’eau redescend par une galerie de pression de près d’un kilomètre et entraîne les pompes-turbines dans la centrale.
Quelques chiffres clés illustrent l’ampleur de l’installation :
- Différence d’altitude entre les bassins : env. 300 mètres
- Débit d’eau en mode turbinage : env. 67 000 litres par seconde depuis le bassin supérieur
- Durée de fonctionnement avec le bassin supérieur plein : env. 5 heures
- Débit de remplissage : env. 44 000 litres par seconde lors du pompage vers le bassin supérieur
L’énergie ne réside pas dans l’eau elle‑même, mais dans l’énergie potentielle liée à la hauteur. C’est ainsi que l’énergie de position devient de l’énergie électrique – flexible, prévisible et contrôlable.
L’hydraulique au cœur de l’installation : vannes sphériques, tuyauteries et système de commande
Pour que la centrale de pompage‑turbinage puisse réagir avec une telle flexibilité, un contrôle précis et fiable des circuits d’eau est indispensable. Les éléments centraux sont :
• Vannes sphériques :
Elles ouvrent et ferment les conduites entre le bassin supérieur, la galerie de pression et la salle des machines, permettant ainsi le passage entre le mode pompage et le mode turbinage.
• Pompes‑turbines :
C’est en elles que s’opère la transition entre le mode pompe (envoi de l’eau vers le haut) et le mode turbine (production d’électricité).
• Conduites hydrauliques et lignes de fluides :
Les conduites d’huile, d’eau et d’air assurent des fonctions de commande, de régulation et d’alimentation dans l’installation.
Dans ces zones, les conduites doivent être solidement fixées et clairement acheminées — à la fois pour des raisons de sécurité opérationnelle et afin de réduire les vibrations et le bruit.
C’est précisément là que les colliers STAUFF interviennent.
Où les colliers STAUFF sont utilisés dans la centrale de pompage‑turbinage de Rönkhausen

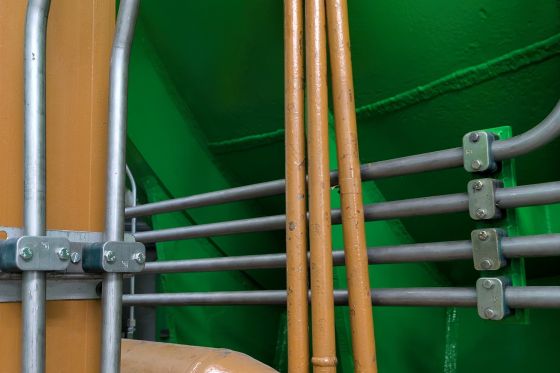

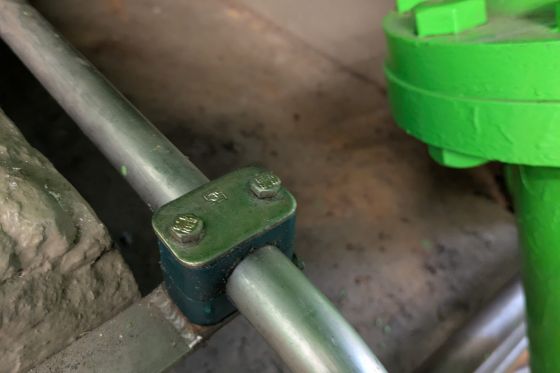

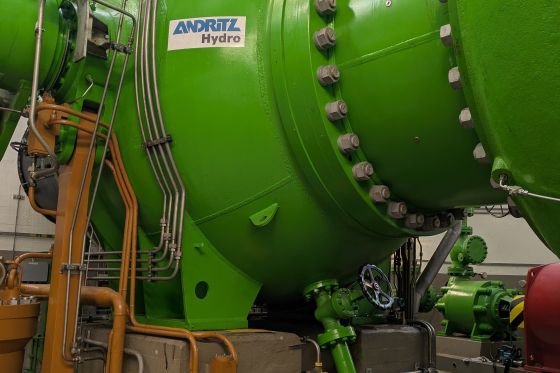

Les célèbres colliers STAUFF sont installés à plusieurs endroits dans la centrale de pompage‑turbinage de Rönkhausen. Ils sont particulièrement visibles sur une grande vanne sphérique à tiroir, où ils guident en toute sécurité diverses lignes de fluides :
- Fixation des conduites d’huile utilisées pour les fonctions de commande hydraulique
- Fixation des conduites d’eau et d’air nécessaires aux tâches de régulation et de commande
Les principales missions des colliers STAUFF dans cette application :
• Acheminement sécurisé des conduites :
Les conduites sont guidées de manière définie et maintenues en position.
• Réduction des vibrations et du bruit :
Les vibrations sont atténuées, ce qui augmente la durée de vie des conduites et des composants.
• Protection contre les charges mécaniques :
Les conduites sont protégées contre les mouvements non contrôlés.
Une fixation adéquate des conduites contribue au fonctionnement fiable de systèmes complexes. STAUFF se positionne comme un partenaire fournissant des composants performants pour des applications exigeantes.

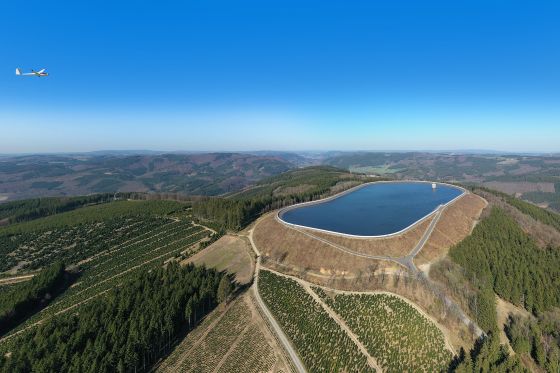

Modernisation du bassin supérieur 2018/2019 – une étape d’une longue histoire de succès
La centrale de pompage‑turbinage de Rönkhausen est une installation qui a une histoire… et un avenir. En 2018/2019, le bassin supérieur a fait l’objet d’une modernisation approfondie afin de le mettre au niveau des standards techniques les plus récents.
Cette modernisation ne constitue pas un événement isolé, mais s’inscrit dans une stratégie de maintenance et d’amélioration continue à long terme.
Les mesures réalisées à l'époque comprenaient :
- Réparation de l’ancienne étanchéité du bassin supérieur (env. 100 000 m²)
- Fraisage de l’ancien revêtement en asphalte et application d’une nouvelle couche d’asphalte
- Construction d’un mur de protection contre les vagues d’environ 1,20 m de haut afin d’augmenter la capacité de stockage
- Révision du seuil de surverse du bassin inférieur
- Révision majeure de la technologie des machines, incluant le démontage et la remise à neuf en usine des pompes‑turbines et des vannes sphériques
Cette rénovation contribue à garantir un fonctionnement économique et sécurisé jusqu’au moins 2045.
Les composants STAUFF font partie intégrante d’un système global conçu pour la durabilité et la fiabilité.
Chemin de l’énergie et panorama : une technologie à vivre
L’étang supérieur n’est pas seulement un ouvrage technique, mais aussi une destination d’excursion appréciée. Un chemin circulaire d’environ 1,3 km, accessible aux personnes à mobilité réduite, fait le tour du bassin — le chemin de l’énergie.
Des panneaux d’information le long du parcours offrent des explications sur :
- le fonctionnement de la centrale de pompage‑turbinage
- sa contribution à la stabilisation du réseau électrique
- le rôle des énergies renouvelables et des technologies de stockage
En même temps, le site offre une vue panoramique à 360 degrés sur la région du Sauerland. Il permet ainsi de percevoir de manière vivante l’interaction entre technologies énergétiques modernes, approvisionnement durable et paysage naturel.
Autres produits STAUFF dans les centrales de pompage‑turbinage
L’utilisation de colliers n’est pas la seule chose pertinente dans les centrales de pompage‑turbinage. Découvrez dans notre article comment le système STAUFF Form EVO a été utilisé dans la centrale de pompage‑turbinage située dans la vallée alpine de Glaris.
FAQ
Quels câbles peuvent être fixés avec des colliers STAUFF dans la centrale de pompage‑turbinage ?
À la centrale de pompage‑turbinage de Rönkhausen, les colliers STAUFF sont notamment utilisés pour fixer des conduites d’huile, d’eau et d’air.
De manière générale, les colliers STAUFF conviennent à une large gamme de tubes et de flexibles dans les applications hydrauliques, pneumatiques et de procédés.
Des câbles peuvent également être fixés à l’aide de colliers STAUFF.
Pourquoi des fixations de conduites sécurisées sont‑elles si importantes dans les centrales électriques ?
Dans les centrales électriques, de fortes pressions de fonctionnement, des forces d’écoulement importantes et parfois des vibrations intenses sollicitent les conduites. Des fixations sécurisées permettent :
- d’éviter les mouvements incontrôlés,
- de réduire les vibrations et le bruit,
- de protéger les conduites contre les dommages mécaniques,
et contribuent ainsi directement à une disponibilité élevée des installations et à la sécurité de fonctionnement.
Quels avantages les colliers STAUFF offrent‑ils dans des environnements exigeants ?
Les colliers STAUFF sont conçus de manière à :
- absorber des charges mécaniques élevées,
- amortir les vibrations,
- accueillir différents diamètres de tubes et de flexibles,
- et, selon la version, être adaptés à diverses conditions environnementales.
Les colliers STAUFF peuvent‑ils être ajoutés ultérieurement sur des installations existantes ?
Dans de nombreux cas, les colliers STAUFF peuvent également être utilisés sur des installations existantes ou être ajoutés dans le cadre de travaux de modernisation.
Les facteurs décisifs sont alors :
- la configuration d’installation déjà en place,
- les possibilités de fixation existantes,
- ainsi que les exigences liées au fluide, à la température et à l’environnement.
