La préparation des tuyaux et tubes hydrauliques fait partie des étapes cruciales de la technologie hydraulique. Des tuyaux et des tubes défectueux ou mal préparés peuvent réduire considérablement la durée de vie des raccords de tuyauterie et entraîner des fuites dangereuses. Ces fuites constituent une menace pour les personnes, les machines et l'environnement, en particulier en ce qui concerne les pertes d'huile. Dans cet article, nous allons identifier les erreurs courantes dans la préparation des tuyaux et tubes hydrauliques et fournir de précieux conseils sur la manière de les éviter.

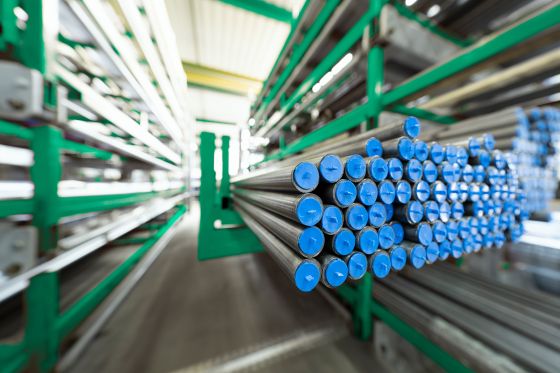

Un stockage et une manipulation incorrects des tuyaux et des tubes peuvent entraîner des dommages importants. Des rayures, des bosses et des entailles peuvent se produire pendant le transport, le stockage ou la manipulation. Lorsque les tuyaux et les tubes sont retirés de l'entrepôt, coupés à la longueur voulue et à nouveau stockés, les bavures et les débris de coupe sur les tuyaux et les tubes coupés peuvent endommager d'autres tuyaux et tubes.

Les bosses et les entailles aux extrémités des tuyaux et des tubes sont particulièrement problématiques. Elles se produisent lorsqu'une force excessive est appliquée au tuyau ou au tube pendant le transport, lorsque les tuyaux et les tubes sont traînés sur le sol ou lorsqu'ils tombent lors de la coupe à longueur. Pour éviter cela, les tuyaux et les tubes doivent toujours être manipulés avec précaution et stockés correctement. Il est également recommandé de toujours sceller les extrémités des tuyaux et des tubes avec un bouchon ou un capuchon pour les protéger de la contamination. Ceci est particulièrement important après le traitement.

Une erreur fréquente consiste à traiter le tuyau ou le tube livré (généralement d'une longueur de 6 mètres) sans le couper d'abord à la longueur voulue. En règle générale, il faut couper au moins 10 mm par rapport à la coupe de séparation du fabricant ou du fournisseur. En cas de dommages visibles, une inspection visuelle approfondie est nécessaire.

L'extrémité du tuyau ou du tube doit toujours être coupée à angle droit (90°) par rapport à l'axe du tuyau ou du tube. La déviation maximale de l'angle ne doit pas dépasser ±0,5° par rapport à l'axe du tuyau ou du tube. Pour une exécution précise, il est recommandé de marquer le point de coupe au préalable et de le vérifier à l'aide d'une équerre.

Une autre erreur fréquente consiste à utiliser le mauvais outil. Pour travailler sur des tuyaux et des tubes hydrauliques, il convient d'utiliser une scie à métaux guidée avec une lame de scie à métaux. Les coupe-tubes ou les meuleuses d'angle ne conviennent pas et risquent d'endommager le matériau.

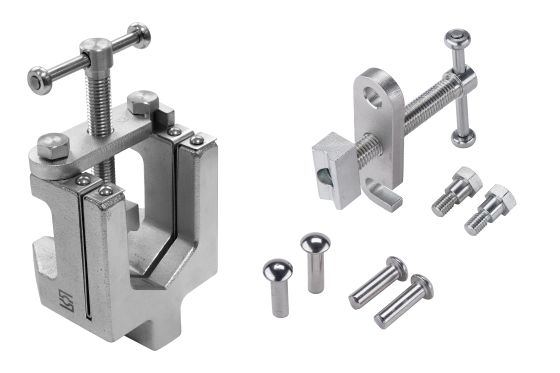

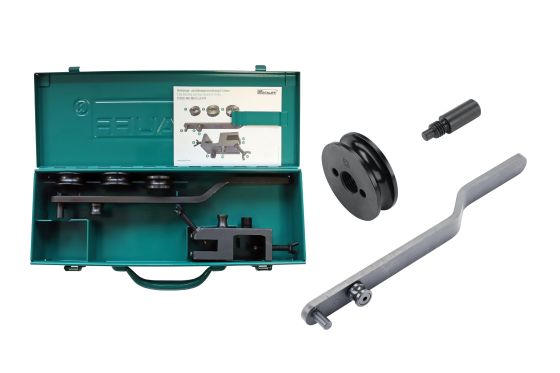

Chez STAUFF, nous proposons les produits adaptés à ces tâches. Avec nos dispositifs de cintrage et de coupe, les erreurs ne sont plus possibles.

L'ébavurage des tuyaux et des tubes est une étape souvent négligée. Si les tuyaux et les tubes ne sont pas ébavurés, des bavures et des débris de coupe restent sur le tuyau ou le tube, ce qui peut affecter l'intégrité du joint. Les tuyaux et les tubes doivent être ébavurés à l'intérieur et à l'extérieur, avec un léger chanfrein d'un maximum de 0,2 x 45°.

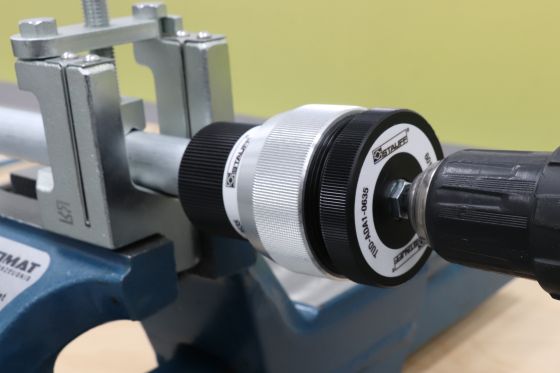

Pour l'ébavurage des tuyaux et des tubes, il convient d'utiliser des ébavureurs spéciaux. Les limes plates ne conviennent que dans une certaine mesure, car elles sont davantage destinées à lisser les surfaces et à affûter les arêtes droites. Les limes rondes ne conviennent que pour les surfaces rondes et les rayons intérieurs. Il est également essentiel de nettoyer ensuite les contaminants tels que les copeaux de métal et les résidus de peinture ou de vernis. Les copeaux de métal laissés dans le système peuvent endommager les composants sensibles à la contamination, tels que les pompes et les vannes, et entraîner l'arrêt de la machine.

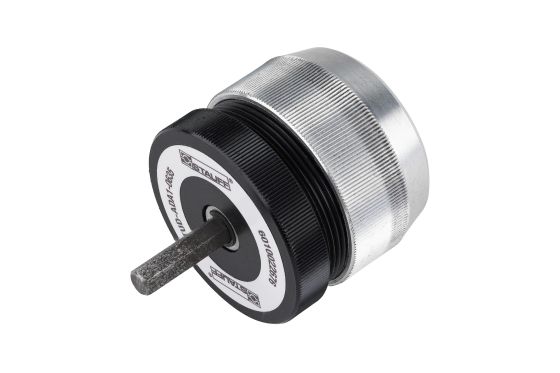

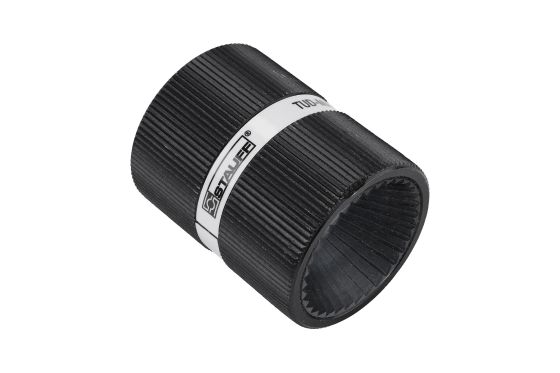

STAUFF propose également des produits adaptés à l'ébavurage des tubes et des tuyaux :

La préparation correcte des tuyaux et tubes hydrauliques est essentielle à la sécurité et à l'efficacité de la technologie hydraulique. En reconnaissant et en évitant les erreurs les plus courantes, vous contribuez à prolonger la durée de vie des raccords de tuyauterie et à prévenir les fuites dangereuses. Investissez dans des outils de haute qualité et veillez à respecter des méthodes de travail rigoureuses afin de garantir le fonctionnement optimal de votre système hydraulique. Chez STAUFF, nous sommes heureux de répondre à vos questions sur ce sujet et bien d'autres encore. Commandez nos produits dans la boutique en ligne ou contactez-nous.
